جدول مشخصات و وزن سپری آهنی
در پروژههای عمرانی و سازههای فلزی، انتخاب مقاطع فولادی مناسب نیازمند دقت در ابعاد، وزن و استانداردهای تولید است. یکی از پرکاربردترین این مقاطع، سپری آهنی است که به دلیل ساختار خاص و استحکام مناسب، در صنایع مختلف مورد استفاده قرار میگیرد. استفاده از جدول وزن سپری آهنی به مهندسان و خریداران کمک میکند تا بر اساس ضخامت و طول مقطع، وزن تقریبی را بهدرستی محاسبه و تصمیمگیری دقیقتری برای خرید داشته باشند.
در این مقاله، ضمن ارائه کامل جدول وزن سپری آهنی، نگاهی به وزن انواع سپری و عوامل موثر بر آن خواهیم داشت. همچنین برای افرادی که قصد مقایسه مشخصات فنی یا برآورد هزینه را دارند، اطلاعاتی مانند بررسی دقیق قیمت سپری فولادی نیز میتواند دید جامعتری ارائه دهد.
فهرست مطالب
انواع جدولهای وزن برای سپری آهنی
در انتخاب و خرید مقاطع فولادی، جدولهای وزنی نقش مهمی در تحلیل، طراحی و برآورد هزینه ایفا میکنند. برای سپری آهنی نیز چند نوع جدول رایج و کاربردی وجود دارد که هرکدام بسته به استاندارد ساخت و روش تولید، اطلاعات متفاوتی را ارائه میدهند.
1. جدول وزن تئوری
این جدول بر اساس فرمولهای استاندارد و وزن مخصوص فولاد (۷.۸۵ گرم بر سانتیمتر مکعب) تهیه میشود و وزن هر متر طول سپری را با توجه به ضخامت و ابعاد آن مشخص میکند. جدول وزن سپری آهنی تئوری معمولاً در طراحیهای مهندسی و تخمین بار سازهها استفاده میشود.
2. جدول وزن واقعی یا تجربی
در این جدول، وزنها بر اساس اندازهگیری نمونههای واقعی در کارخانه یا بازار بهدست میآید. ممکن است نسبت به مقادیر تئوری کمی اختلاف وجود داشته باشد. خریداران برای بررسی دقیقتر وزن بار سفارشی، به این نوع جدول مراجعه میکنند.
3. جدول اشتال یا مهندسی
این جدول منطبق با استاندارد DIN آلمان است و مشخصات هندسی و وزنی انواع پروفیلها از جمله سپری را ارائه میدهد. جدول وزن سپری آهنی در قالب اشتال معمولاً در پروژههای فنی و محاسبات مهندسی پیشرفته بهکار میرود. اگر میخواهید بدانید جدول اشتال چیست، باید گفت که این جدول معمولاً در پروژههای فنی و محاسبات مهندسی پیشرفته بهکار میرود.
همچنین برای شناخت بهتر وزن انواع سپری، مقایسه جدولها بر اساس استاندارد ملی ایران (ISIRI) و مراجع بینالمللی مانند ASTM نیز بسیار مفید است.
پرکاربردترین جدول وزن سپری آهنی و کاربردهای آن
در بین انواع جدولهای موجود، جدول وزن سپری آهنی بر پایه محاسبات تئوری (وزن هر متر بر حسب کیلوگرم با توجه به ابعاد و ضخامت) پرکاربردترین و دقیقترین مرجع برای فعالان صنعت فولاد و سازههای فلزی محسوب میشود. این جدول بهصورت استاندارد در کارخانههای تولیدکننده، دفاتر مهندسی، انبارهای فروش آهنآلات و سایتهای تخصصی استفاده میشود و مبنای اصلی در برآورد قیمت، باربری و طراحی است.
چرا جدول وزن تئوری مهمترین مرجع است؟
استفاده از جدول وزن سپری آهنی تئوری، به دلایل زیر اهمیت دارد:
- دقت مهندسی بالا: این جدول بر اساس استانداردهای بینالمللی (مانند DIN و ASTM) تهیه شده و در طراحی سازهها، محاسبه بار مرده و تعیین تناژ مصرفی بسیار دقیق عمل میکند.
- قابل اتکا در خرید و فروش: برای فروشندگان آهنآلات، دانستن وزن انواع سپری از طریق جدول تئوری، مبنای اصلی محاسبه قیمت تمامشده و وزن کلی سفارش است.
کاربرد گسترده در نرمافزارهای طراحی: نرمافزارهایی مانند AutoCAD و SAP2000 از همین جداول بهعنوان دیتابیس وزن پروفیل استفاده میکنند.

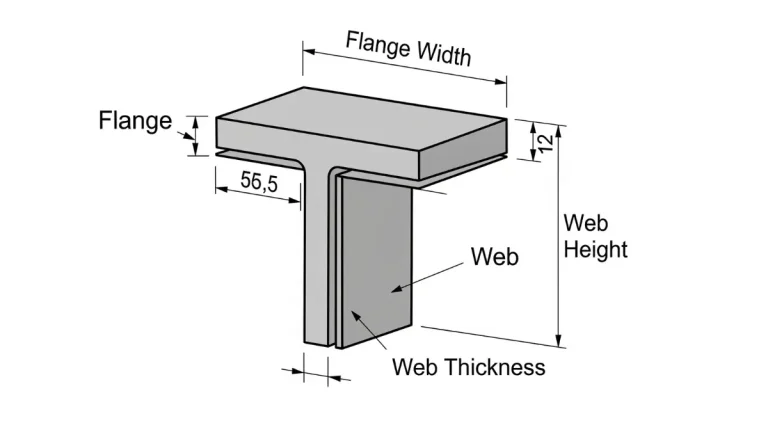

جدول وزن سپری آهنی
| مقطع | سایز سپری | ارتفاع (میلیمتر) |
عرض بال (میلیمتر) |
ضخامت جان (میلیمتر) |
ضخامت بال (میلیمتر) |
سطح مقطع (cm2) |
وزن هر شاخه (کیلوگرم) |
|---|---|---|---|---|---|---|---|
| T 20 | ۲ | ۲۰ | ۲۰ | ۳ | ۳ | ۱/۱۳ | ۵/۳۲ |
| T 25 | ۲/۵ | ۲۵ | ۲۵ | ۳/۵ | ۳/۵ | ۱/۶۵ | ۷/۷۷ |
| T 30 | ۳ | ۳۰ | ۳۰ | ۴ | ۴ | ۲/۲۶ | ۱۰/۶۲ |
| T 35 | ۳/۵ | ۳۵ | ۳۵ | ۴/۵ | ۴/۵ | ۲/۹۷ | ۱۳/۹۸ |
| T 40 | ۴ | ۴۰ | ۴۰ | ۵ | ۵ | ۳/۷۷ | ۱۷/۷۶ |
| T 50 | ۵ | ۵۰ | ۵۰ | ۶ | ۶ | ۵/۶۶ | ۲۶/۶۴ |
| T 60 | ۶ | ۶۰ | ۶۰ | ۷ | ۷ | ۷/۹۴ | ۳۷/۳۸ |
| T 70 | ۷ | ۷۰ | ۷۰ | ۸ | ۸ | ۱۰/۶۰ | ۴۹/۹۲ |
| T 80 | ۸ | ۸۰ | ۸۰ | ۹ | ۹ | ۱۳/۶۰ | ۶۴/۲۰ |
| T 100 | ۱۰ | ۱۰۰ | ۱۰۰ | ۱۱ | ۱۱ | ۲۰/۹۰ | ۹۸/۴۰ |
| T 120 | ۱۲ | ۱۲۰ | ۱۲۰ | ۱۳ | ۱۳ | ۲۹/۶۰ | ۱۳۹/۲۰ |
| T 140 | ۱۴ | ۱۴۰ | ۱۴۰ | ۱۵ | ۱۵ | ۳۹/۹۰ | ۱۸۷/۸۰ |
جدول وزن سپری آهنی برای چه کسانی کاربرد دارد؟
- مهندسان عمران و معماران برای طراحی نقشههای اجرایی
- شرکتهای پیمانکار برای برآورد مصالح
- انبارداران و فروشندگان برای محاسبه دقیق فاکتور
- خریداران نهایی برای مقایسه بین وزن انواع سپری با مقاطع مشابه مانند ناودانی یا نبشی
در نتیجه، آشنایی با جدول وزن سپری آهنی تئوری و توانایی استفاده صحیح از آن، نه تنها هزینهها را کاهش میدهد، بلکه دقت پروژه را نیز بهطور چشمگیری افزایش میدهد.
معرفی پرکاربردترین مدلهای سپری صدرا سازه در جدول وزن سپری آهنی
سپری سایز 4
با افزایش ضخامت، این مدل در وزن انواع سپری جایگاه میانه دارد و برای سازههای نیمهسنگین و ساخت اسکلتهای فلزی متداول به کار میرود. سپری سایز 4 با وزن 14 الی 15 کیلوگرم استانداردهای کیفی صدرا سازه، دوام و مقاومت مناسبی را تضمین میکند.
سپری سایز 6
سنگینترین مدل این گروه است سپری سایز 6 با وزن 26 الی 28 کیلوگرم که در وزن انواع سپری جایگاه بالاتری دارد. این سپری برای سازههای با نیاز به استحکام زیاد و بارهای سنگین بهترین انتخاب است و کیفیت ساخت آن تضمین شده است.
عوامل موثر بر وزن انواع سپری آهنی
در انتخاب و استفاده از سپری آهنی، توجه به عوامل موثر بر وزن آن اهمیت بالایی دارد. جدول وزن سپری آهنی یکی از ابزارهای کاربردی است که به مهندسان و خریداران کمک میکند تا وزن دقیق مقاطع مختلف را براساس ابعاد و ضخامت بدانند.
از جمله مهمترین عوامل موثر بر وزن انواع سپری میتوان به موارد زیر اشاره کرد:
- ضخامت ورق: هرچه ضخامت ورق بیشتر باشد، وزن سپری افزایش مییابد.
- ابعاد مقطع سپری: عرض و ارتفاع سپری تاثیر مستقیم بر وزن آن دارند.
- طول سپری: وزن سپری با افزایش طول به صورت خطی افزایش مییابد.
- نوع فولاد و پوشش: سپریهای گالوانیزه به دلیل وجود پوشش روی، وزن بیشتری نسبت به نوع معمولی دارند.
- استانداردهای تولید: رعایت استانداردهای داخلی و بینالمللی مانند ISIRI 3406 و DIN EN 10055 تضمینکننده وزن دقیق و استاندارد سپری است.
شناخت دقیق این عوامل به مهندسان و خریداران کمک میکند تا براساس وزن انواع سپری، انتخابی بهینه و مقرونبهصرفه داشته باشند و برنامهریزی دقیقتری برای پروژههای خود انجام دهند.
روشهای محاسبه وزن سپری آهنی
برای محاسبه وزن دقیق سپری آهنی، استفاده از جدول وزن سپری آهنی یکی از سادهترین و کاربردیترین روشهاست. این جداول وزن سپری را بر اساس ضخامت، عرض و طول مقطع به صورت دقیق نمایش میدهند و کمک میکنند تا مقدار فولاد مصرفی و هزینه پروژه به درستی برآورد شود.
یکی دیگر از روشهای متداول، استفاده از فرمول ساده زیر است:
- فرمول محاسبه وزن سپری:
وزن (کیلوگرم) = طول سپری (متر) × وزن واحد طول (کیلوگرم بر متر)
وزن واحد طول معمولاً از جدول وزن سپری آهنی استخراج میشود.
برای مثال، اگر وزن واحد طول یک سپری برابر 10 کیلوگرم بر متر باشد و طول آن 6 متر، وزن کل سپری برابر است با:
6 × 10 = 60 کیلوگرم
همچنین، ابزارهای آنلاین مختلفی وجود دارند که با وارد کردن ابعاد سپری، وزن آن را به سرعت محاسبه میکنند. استفاده از این ابزارها مخصوصاً برای محاسبات سریع و دقیق در پروژههای صنعتی و ساختمانی بسیار مفید است.
نکات مهم در محاسبه وزن انواع سپری:
- دقت در انتخاب وزن واحد طول بر اساس جدول استاندارد
- توجه به نوع فولاد و پوشش (گالوانیزه یا معمولی) که ممکن است وزن را کمی تغییر دهد
- استفاده از جداول مرجع داخلی و خارجی برای اطمینان از صحت دادهها
با توجه به این روشها، خریداران و مهندسان میتوانند با اطمینان بیشتری وزن سپری را محاسبه و برآورد هزینههای پروژه را انجام دهند.
اهمیت دانستن وزن سپری آهنی در پروژهها
چرا وزن دقیق سپری برای مهندسان، پیمانکاران و خریداران اهمیت دارد؟
یکی از موارد حیاتی در اجرای پروژههای ساختمانی و صنعتی، اطلاع دقیق از وزن سپری آهنی است. این اطلاعات که در جدول وزن سپری آهنی موجود هست، به مهندسان کمک میکند تا محاسبات سازهای را با دقت بالا انجام دهند و اطمینان حاصل کنند که بارهای وارد بر سازه به درستی تحمل میشود. پیمانکاران نیز با دانستن وزن واقعی سپری میتوانند برنامهریزی بهتری برای حمل و نقل و نصب داشته باشند.
از طرف دیگر، خریداران با داشتن اطلاعات دقیق درباره وزن انواع سپری میتوانند هزینههای خرید و حمل را بهصورت واقعبینانه برآورد کنند و از پرداخت هزینههای اضافی جلوگیری نمایند.
تأثیر وزن در هزینه تمام شده و انتخاب سپری مناسب
وزن سپری بهطور مستقیم بر قیمت تمامشده پروژه تأثیرگذار است. هرچه وزن بیشتر باشد، مقدار فولاد مصرفی و در نتیجه هزینه بالاتر خواهد بود. به همین دلیل، استفاده از جدول وزن سپری آهنی برای انتخاب بهینه نوع و ابعاد سپری بسیار مهم است تا ضمن حفظ مقاومت و استحکام سازه، هزینهها کنترل شود.
در نهایت، انتخاب سپری مناسب با توجه به وزن آن نه تنها موجب صرفهجویی اقتصادی میشود، بلکه باعث افزایش ایمنی و دوام سازه نیز خواهد شد.
جمعبندی
آگاهی دقیق از جدول وزن سپری آهنی نقش مهمی در موفقیت پروژههای ساختمانی و صنعتی دارد. این اطلاعات به مهندسان، پیمانکاران و خریداران کمک میکند تا انتخابهای بهینهای در زمینه نوع و ابعاد سپری داشته باشند. وزن انواع سپری تاثیر مستقیمی بر هزینهها، استحکام و ایمنی سازه دارد. استفاده از جداول استاندارد و روشهای محاسبه وزن، امکان برنامهریزی دقیقتر و کاهش هزینههای غیرضروری را فراهم میکند. در نهایت، دانستن وزن سپری آهنی باعث میشود پروژهها با کیفیت بهتر و صرفهجویی اقتصادی به پایان برسند. بنابراین، توجه به این موضوع یک ضرورت جدی برای همه فعالان حوزه ساخت و ساز است.
