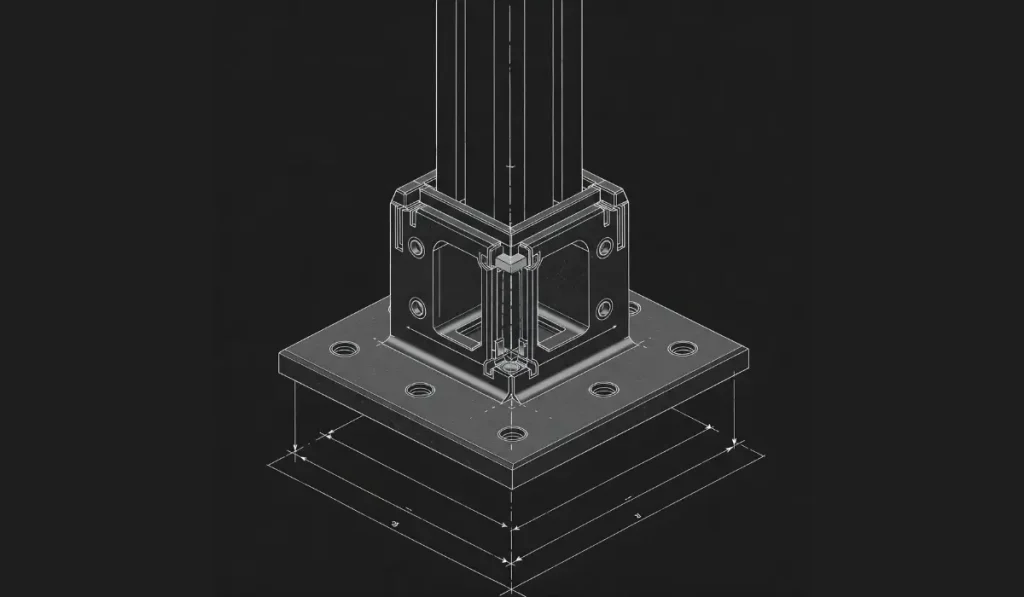

در سازههای فولادی، اتصال مؤثر میان ستونها و پی ساختمان از اهمیت بالایی برخوردار است. صفحه ستون یا بیس پلیت یکی از اجزای کلیدی در این نوع سازههاست که نقش واسط میان ستون و فونداسیون را ایفا میکند. این صفحه فولادی با افزایش سطح تماس، نیروهای وارده از ستون را بهصورت یکنواخت به پی منتقل کرده و از تمرکز تنش در یک نقطه جلوگیری میکند. استفاده اصولی از صفحه ستون، استحکام و پایداری سازه را تضمین میکند و در کنار سایر مقاطع فولادی مانند ناودانی، تیرآهن، میلگرد و… نقش مهمی در اسکلتبندی دقیق و ایمن ساختمان دارد. در این مقاله، به بررسی نحوه نصب، ویژگیهای فنی و مصالح مکمل مورد نیاز برای نصب این قطعه مانند گروت پرداختهایم تا با شناخت کاملتری از کاربرد آن در ساختوساز، تصمیمگیری فنیتری داشته باشید.
فهرست مطالب
کاربرد صفحه ستون در ساختمان
صفحه ستون یا بیس پلیت یکی از اجزای حیاتی در سازههای فولادی است که برای انتقال مؤثر بار ستون به پی ساختمان بهکار میرود. این قطعه فولادی، بهصورت مسطح و با ابعاد مشخص تولید شده و نقش آن، افزایش سطح تماس میان ستون و فونداسیون است. با بزرگتر شدن سطح تماس، تنش کمتری به پی وارد میشود و در نتیجه، احتمال ترکخوردگی یا نشست ناهمگون کاهش مییابد.
انتقال بار و پایداری سازه
در هنگام طراحی سازههای سنگین، باید توجه ویژهای به محل اتصال ستونها به پی داشت. استفاده از صفحه ستون باعث توزیع یکنواخت بار و جلوگیری از تمرکز تنش در یک نقطه میشود. این ویژگی در کنار استفاده از مقاطع فولادی دیگر مانند ناودانی، پایهایترین اصول ایمنی در اسکلت ساختمان را تشکیل میدهد.
نقش صفحه ستون در اجرای دقیق
در پروژههای حرفهای، دقت در جایگذاری و تراز کردن صفحه ستون تأثیر مستقیمی بر کیفیت اجرای اسکلت دارد. بیتوجهی به این مرحله میتواند باعث ناهماهنگی در اتصال تیرها و ستونها و کاهش عمر مفید سازه شود.
نصب صفحه ستون
نصب صحیح صفحه ستون یا بیس پلیت از مراحل حیاتی در اجرای اسکلت فلزی ساختمان به شمار میرود. در این فرایند باید دقت زیادی برای تراز، تثبیت و اتصال صحیح انجام شود تا بار بهدرستی از ستون به فونداسیون منتقل گردد. مراحل نصب بهصورت کلی شامل موارد زیر است:
- مشخصکردن محل نصب
ابتدا با استفاده از ترازهای آکس و عملیات ریسمانکشی، محل دقیق نصب صفحه تعیین میشود. این مرحله برای جلوگیری از انحراف ستونها و انتقال نامتعادل بار بسیار مهم است.
- بتنریزی پی
پس از تعیین محل، بتنریزی انجام شده و سطح پی آماده نصب میشود.
- گروتریزی زیر صفحه ستون
برای پر کردن فضای خالی میان سطح پی و صفحه ستون، از گروت استفاده میشود تا انتقال بار بدون خلأ انجام گیرد.
- تثبیت نهایی با پیچ و مهره
صفحه توسط پیچهای فولادی به انکر بولتها متصل شده و ثابت میگردد.
هواگیری نهایی
در پایان، عملیات هواگیری یا رگلاژ انجام میشود تا صفحه کاملاً با پی همسطح شود و از هرگونه نشست احتمالی جلوگیری گردد.
انواع صفحه ستون:
توضیح مختصری در مورد انواع مختلف صفحه ستون که در پروژههای ساختمانی مورد استفاده قرار میگیرند. به عنوان مثال:
- ساده: برای سازههایی با بارگذاری معمولی.
- با گوشههای تقویتشده: برای بارگذاریهای سنگینتر و پروژههای صنعتی.
تاثیر کیفیت بر استحکام سازه:
بررسی تأثیر کیفیت تولید و جنس (فولاد با کیفیت بالا، گالوانیزه و …) بر استحکام و دوام ساختمان.
مزایای استفاده از صفحه ستون:
کاهش فشار بر پی: توضیح دهید که چگونه این صفحات با توزیع یکنواخت فشار باعث جلوگیری از نشست سازه میشوند.
افزایش پایداری ساختمان: نحوه تاثیر در جلوگیری از تغییر شکلهای ناخواسته در پی.
کاربرد در سازههای مختلف:
ذکر کاربردهای صفحه ستون در انواع ساختمانها (مسکونی، تجاری، صنعتی).
مثلاً در سازههای صنعتی که نیاز به دقت و مقاومت بالاتری دارند.
نکات مهم هنگام خرید:
میزان ضخامت: به تاثیر ضخامت صفحه بر توانایی تحمل فشار و بار اشاره کنید.
جنس مواد: تأثیر فولاد ضد زنگ یا گالوانیزه بر مقاومت در برابر خوردگی.
نحوه محاسبه اندازه مناسب :
آموزش سادهای در مورد چگونگی محاسبه ابعاد صفحه ستون بر اساس بارگذاری و نوع پروژه.
توصیههایی برای نگهداری و بازرسی:
چطور پس از نصب بررسی و نگهداری کنیم تا دوام بیشتری داشته باشند.
کاربرد بیس پلیت در نصب صفحه ستون:
بیس پلیتها برای ثابت نگه داشتن صفحه ستون به پی استفاده میشوند. این مقطع فلزی موجب استحکام بیشتر اتصال صفحه به پی و افزایش عمر سازه میشود.
گروت چیست؟
گروت مادهای پرکاربرد در صنعت ساختوساز است که برای پر کردن فضاهای خالی و ناصاف بین بتن و المانهای سازهای مانند صفحه ستون یا بیس پلیت بهکار میرود. این ماده با قابلیت روانی بالا و مقاومت فشاری زیاد، نقش مهمی در انتقال یکنواخت بار و تثبیت اتصالات دارد.
گروت باعث میشود سطح زیر بیس پلیت کاملاً صاف و بدون فضای خالی باشد و در نتیجه، بار به شکل یکنواخت به پی منتقل شود. همچنین، گروت در فرآیند هواگیری صفحه ستون نیز کاربرد دارد و مانع از ایجاد نشست یا ترک در محل اتصال میشود.
نکات مهم هنگام گروتریزی
آمادهسازی سطح: پیش از گروتریزی، باید سطح بتن و فلز کاملاً از گرد و غبار، روغن و آلودگی پاک شود.
استفاده از پمپ مناسب: عملیات گروتریزی باید بهصورت پیوسته و بدون توقف انجام شود تا از گیر افتادن هوا در زیر صفحه جلوگیری گردد.
کنترل دما و رطوبت محیط: شرایط محیطی در زمان گروتریزی بر کیفیت نهایی تاثیر مستقیم دارد.
انواع گروت
گروتها در انواع مختلفی تولید میشوند که بسته به شرایط پروژه انتخاب میگردند:
گروت سیمانی: متداولترین نوع، مقرونبهصرفه با عملکرد مطلوب در پروژههای عمومی.
گروت پلیمری: مناسب برای شرایط خاص با مقاومت شیمیایی و مکانیکی بالاتر.
گروت اپوکسی: مناسب برای محیطهای صنعتی با لرزش بالا یا تماس با مواد خورنده.
استفاده از گروت مناسب، یکی از فاکتورهای کلیدی در اجرای دقیق و ماندگار اتصالات سازهای است.
| نوع گروت | مقاومت فشاری | مقاومت شیمیایی | کاربرد اصلی | قیمت تقریبی (به ازای هر کیلو) |
|---|---|---|---|---|
| گروت سیمانی | متوسط | کم | پروژههای ساختمانی عمومی | ارزان |
| گروت پلیمری | بالا | بالا | محلهای با لرزش یا تغییر شکل زیاد | متوسط |
| گروت اپوکسی | بسیار بالا | بسیار بالا | محیطهای صنعتی یا در معرض خوردگی | گران |
در این مقاله به اهمیت و کاربرد صفحه ستون در ساختمانها پرداختیم. نقش حیاتی آن در انتقال بار از ستونها به پی ساختمان دارد و به افزایش استحکام کلی سازه کمک میکند. نصب دقیق این صفحهها و استفاده از مواد مناسب مانند بیس پلیت میتواند تضمینکننده مقاومت و پایداری ساختمان در برابر نیروهای وارده باشد.
با انتخاب دقیق مواد و نظارت بر فرآیند نصب، میتوان از عمر مفید و عملکرد مناسب اطمینان حاصل کرد. برای کسب اطلاعات بیشتر و مشاهده انواع محصولات مرتبط با صفحه ستون و دیگر مصالح ساختمانی، به سایتهای فولاد نستا، صدرا سازه مراجعه فرمایید.
