جدول اشتال یکی از منابعیست که تقریباً همه فعالان حوزه سازه و فولاد با اون سر و کار دارن. این جدول سالهاست که به عنوان یک مرجع استاندارد برای بررسی مشخصات پروفیلهای فولادی مورد استفاده قرار میگیره و جای خودش رو در بین ابزارهای پایه طراحی باز کرده. حتی در سادهترین پروژههای فلزی هم، خیلی از انتخابها بدون رجوع به جدول اشتال ممکن نیست.
با توجه به اینکه جدول مقاطع فولادی نقش مهمی در تعیین نوع و ابعاد مصالح داره، آشنایی دقیق با ساختار این جدول برای هر مهندس یا مجری پروژه ضرورتی غیرقابل انکار محسوب میشه. در همین راستا، مجموعههایی مثل فولاد نستا، صدرا سازه در ارائه محصولات فولادی، اطلاعات فنی خود رو بر اساس همین استانداردها منتشر میکنن.
فهرست مطالب
جدول اشتال چیست؟
یک مرجع مهم و معتبر در طراحی سازههای فولادی است که مشخصات دقیق مقاطع مختلف فولادی را در اختیار مهندسان قرار میدهد. این جدول بهطور گسترده در مهندسی عمران، ساختمانسازی و صنعت فولاد برای انتخاب و بررسی مشخصات پروفیلهای فولادی استفاده میشود. جدول اشتال شامل اطلاعاتی نظیر وزن هر متر طول مقاطع، سطح مقطع، ممان اینرسی، شعاع ژیراسیون و ضخامت بالها و جان پروفیلهاست. این مشخصات برای محاسبات و طراحی سازهها ضروری هستند و در واقع، ابزار اصلی برای طراحی سازههای فلزی محسوب میشوند.
این ابزار نهتنها به طراحان کمک میکند تا مقاطع مناسب را برای پروژههای خود انتخاب کنند، بلکه این امکان را میدهد که با استفاده از اطلاعات فنی دقیق، مقاومت و کارایی سازه را بهدرستی محاسبه کنند. با توجه به گسترش استفاده از فولاد در پروژههای ساختمانی، آشنایی با این جدول برای هر مهندس و طراح الزامی است.
جدول مقاطع فولادی که در واقع به نوعی از جدول اشتال محسوب میشود، علاوه بر اینکه ابعاد و ویژگیهای فنی مقاطع را مشخص میکند، نقش مهمی در استانداردسازی طراحیها و جلوگیری از خطاهای محاسباتی ایفا میکند. این جدول بهویژه در انتخاب پروفیلهای مختلف مانند تیرآهنها، نبشیها، ناودانیها و سپریها کاربرد دارد و برای پروژههای مختلف در اندازهها و شرایط مختلف استفاده میشود.
کاربرد جدول اشتال چیست؟
این جدول مقاطع فولادی بهطور دقیق ابعاد، وزن و مقاومتهای مقاطع مختلف فولادی مانند تیرآهن، نبشی، ناودانی و سپری را مشخص میکند. استفاده صحیح از جدول اشتال تیرآهن، نبشی و سایر مقاطع فولادی، باعث میشود که مهندسان و طراحان به انتخابهای دقیقی در پروژههای خود برسند و سازههایی مقاوم و ایمن طراحی کنند.
یکی از مهمترین کاربردها این است که به کمک آن میتوان مقاطع فولادی مناسب برای ساخت اسکلت فلزی، اتصالات سازهای و پشتیبانیهای مختلف در پروژههای صنعتی و ساختمانی را انتخاب کرد. این جداول برای انتخاب مقاطع نبشی، ناودانی و سایر مقاطع در سازهها و اتصالات پیچیده کاربرد دارند و در نهایت به کاهش خطاهای انسانی و تسریع در طراحی کمک میکنند.
با توجه به اینکه مقاطع مختلف فولادی، بسته به نوع پروژه و نیاز بارگذاری، دارای ویژگیهای متفاوتی هستند، جدول مقاطع فولادی بهعنوان یک مرجع جامع و استاندارد برای انتخاب مقاطع موردنیاز در طراحی و اجرای سازهها کاربرد دارد. همچنین، این جدولها برای تحلیل بارگذاری و اطمینان از استحکام سازه در برابر فشارها و نیروهای مختلف در طول زمان بسیار مهم هستند. در واقع، جدول اشتال ناودانی و جدول اشتال سپری به طور خاص در پروژههایی که نیاز به مقاومسازی سازهها دارند، بسیار مورد استفاده قرار میگیرند. استفاده از این ابزار در انتخاب مقاطع فولادی مناسب، پایهگذار طراحی دقیق و استاندارد در صنعت ساخت و ساز است.
مدلهای مختلف جدول اشتال
شامل مقاطع مختلف فولادی است که در طراحی سازههای فلزی استفاده میشوند. این مقاطع به دستههای مختلف تقسیم میشوند که شامل:
- تیرآهنها
- نبشیها
- ناودانیها
- سپریها
- پروفیلهای قوطی
- میلگردها و لولهها
کاربرد آن در انتخاب و استفاده نبشی

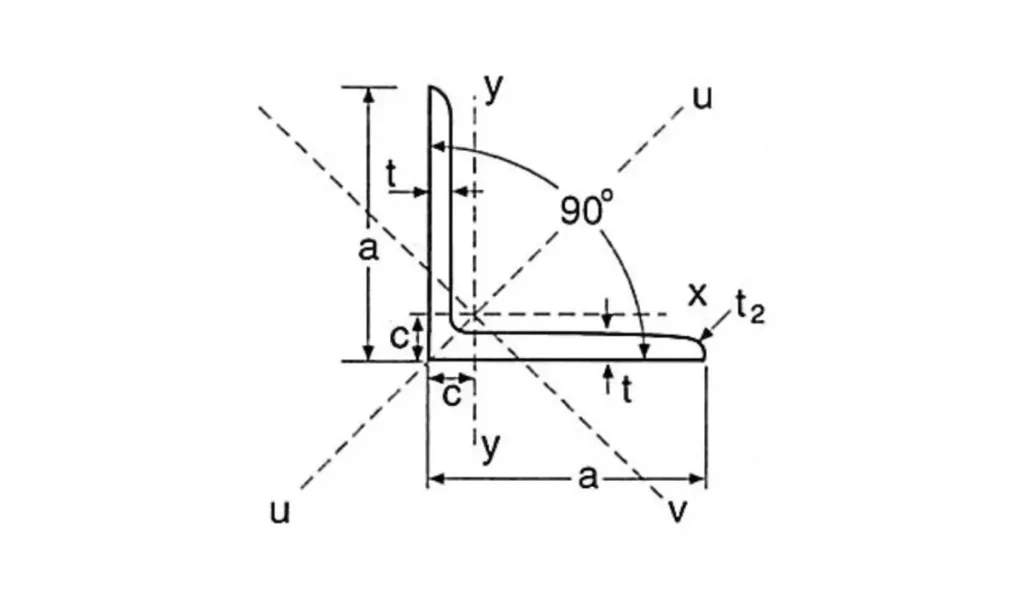

به عنوان یکی از ابزارهای اصلی در طراحی سازههای فلزی، مشخصات دقیق مقاطع نبشی را ارائه میدهد. این جدول ابعاد و ویژگیهای مختلف نبشیها از جمله ارتفاع، عرض بالها، ضخامت و وزن هر متر طول را برای انتخاب بهتر در پروژهها معرفی میکند. استفاده از جدول اشتال نبشی به مهندسان کمک میکند تا مقاطع مناسب را بر اساس نیاز پروژه و شرایط بارگذاری دقیقاً شناسایی کنند.
انتخاب مقطع مناسب با توجه به نیاز پروژه
جدول اشتال نبشی برای انتخاب دقیق و بهینه مقاطع نبشی در پروژههای ساخت اسکلت فلزی، اتصالات سازهای و تقویت سازهها کاربرد دارد. این جدول به طراحان کمک میکند تا با توجه به میزان بارگذاری و نوع پروژه، مناسبترین نوع نبشی را انتخاب کنند.
اگر قصد خرید نبشی آهنی برای پروژههای خود دارید، استفاده از این جدول به شما این امکان را میدهد که مقطع مناسبی برای سازه خود انتخاب کنید و از استحکام و ایمنی آن اطمینان حاصل کنید.
کاربرد جدول اشتال ناودانی در انتخاب ناودانی
جدول مقاطع فولادی ابزاری حیاتی برای انتخاب دقیق مقاطع ناودانی در طراحی سازهها است. این جدول مشخصات دقیق انواع ناودانیها شامل ابعاد، ضخامت، وزن واحد طول و مقاومتها را ارائه میدهد. استفاده از جدول اشتال ناودانی به مهندسان کمک میکند تا مقطع مناسب را با توجه به نیاز بارگذاری و شرایط سازهای انتخاب کنند.
مزایای استفاده :
- دقت در انتخاب ابعاد: بهطور دقیق ابعاد ناودانیها را مشخص میکند.
- تعیین مقاومتها: اطلاعات مهم درباره میزان مقاومت ناودانیها در برابر بارها و نیروهای مختلف.
- انتخاب بهینه: کمک به انتخاب مقطع مناسب برای ساخت اسکلت فلزی، ستونها و اتصالات سازهای.
برای پروژههایی که نیاز به انتخاب و یا خرید ناودانی صنعتی دارند، استفاده از جدول اشتال ناودانی به طراحان این امکان را میدهد که گزینهای مقاوم و مطابق با نیازهای خاص پروژه را انتخاب کنند.
کاربرد جدول در انتخاب و استفاده سپری
بهعنوان مرجع استاندارد برای انتخاب مقاطع سپری در پروژههای ساخت و ساز، نقش اساسی دارد. این جدول شامل اطلاعات دقیقی از ابعاد مختلف سپریها، مانند ارتفاع، عرض و ضخامت بالها، همچنین وزن هر متر طول است. استفاده از جدول اشتال سپری به مهندسان این امکان را میدهد تا مقاطع مورد نیاز خود را با توجه به شرایط بارگذاری و نوع پروژه انتخاب کنند.
نکات کلیدی در انتخاب سپری:
- مشخصات دقیق: تعیین ابعاد و وزن دقیق هر مقطع برای اطمینان از استحکام سازه.
- انتخاب مقطع مناسب: کمک به انتخاب سپری مناسب برای تقویت سازهها و اتصالات.
- مقاومت به فشار و بار: تحلیل بارگذاری و فشارهای وارده بر سپریها.
با توجه به این که سپریها در پروژههای مختلف بهویژه در سازههای فلزی و اتصالات پیچیده کاربرد دارند، استفاده از جدول اشتال سپری برای انتخاب مقاطع بهینه از نظر ابعاد و مقاومت ضروری است.
نحوه استفاده کاربردی از جدول مقاطع فولادی
جدول اشتال فقط یک لیست از مقاطع فولادی نیست، بلکه ابزاری دقیق برای تحلیل و انتخاب صحیح آنهاست. مهندسان و مجریان پروژه باید بدانند چطور اطلاعات این جدول را بخوانند و در انتخاب مقطع مناسب بهکار بگیرند.
🔧 مراحل قدمبهقدم برای استفاده از جدول اشتال
۱. نوع مقطع را مشخص کنید
مثلاً اگر در سازه خود نیاز به اتصال زاویهدار دارید، باید سراغ نبشی بروید. برای تحمل بارهای گستردهتر، تیرآهن یا ناودانی گزینه بهتری است.
۲. جدول مربوط به مقطع را باز کنید
در جدول مقاطع فولادی، هر نوع پروفیل (مثل نبشی، سپری یا ناودانی) صفحه یا بخشی جدا دارد. ابتدا آن را پیدا کنید.
۳. ستونهای جدول را بشناسید
هر ردیف معمولاً شامل اطلاعات زیر است:
- اندازه مقطع (مثلاً ۵۰×۵۰ برای نبشی)
- ضخامت
- مساحت سطح مقطع
- وزن هر متر
- ممان اینرسی و شعاع ژیراسیون
با این دادهها میتوانید مقاومت و وزن وارد بر سازه را تخمین بزنید.
۴. با نیاز پروژه تطبیق دهید
در این مرحله، باید مقطعی انتخاب شود که هم وزن مناسبی داشته باشد و هم توان تحمل بار را طبق محاسبات سازهای فراهم کند.
۵. کنترل نهایی و مقایسه
اگر چند گزینه نزدیک به هم دارید، آنها را از نظر وزن، صرفه اقتصادی و کارایی مقایسه کنید. این کار باعث میشود تصمیم نهایی، فنی و بهصرفه باشد.
در پروژههایی که دقت بالا و ایمنی اهمیت دارد، انتخاب دقیق مقاطع براساس جدول مقاطع فولادی بسیار مهم و حیاتی است.
در کتاب اشتال که شامل جداول عددی و حروف اختصاری است، هر یک از حروف لاتین به مفاهیم خاصی اشاره دارند.
h: ارتفاع مقطع
hH: ارتفاع مقطع پس از برش
d: قطر
P: محیط مقطع
b: عرض مقطع
s: ضخامت جان
t: ضخامت بال
r: شعاع انحنای اتصال بین جان و بال
r1: شعاع گوشه اتصال
r2: شعاع گوشه بال یا ساق
c: ضخامت ماهیچه
h-2c: ارتفاع جان
A: سطح مقطع
G: وزن واحد طول
e: فاصله مرکز سطح تا لبه بیرونی
ex: فاصله مرکز سطح تا لبه بیرونی در راستای x
ey: فاصله مرکز سطح تا لبه بیرونی در راستای y
tana: زاویه بین محورهای اصلی سطح مقطع
Ix: ممان اینرسی حول محور x-x
Sx: اساس مقطع حول محور x-x
rx: شعاع ژیراسیون حول محور x-x
Iy: ممان اینرسی حول محور y-y
Sy: اساس مقطع حول محور y-y
ry: شعاع ژیراسیون حول محور y-y
Iz: ممان اینرسی حول محور z-z
rz: شعاع ژیراسیون حول محور z-z
In: ممان اینرسی حول محور n-n
Sn: اساس مقطع حول محور n-n
rn: شعاع ژیراسیون حول محور n-n
Xm: فاصله مرکز برش تا مرکز سطح
a1: فاصله بین دو پروفیل برای برابر شدن ممان اینرسیها
Aa: سطح مقطع در نواحی پیوسته
Ixa: ممان اینرسی در نواحی پیوسته
Sxa: اساس مقطع در نواحی پیوسته
Ab: سطح مقطع در محل سوراخ مرکزی
Ixb: ممان اینرسی در محل سوراخ مرکزی
Sxb: اساس مقطع در محل سوراخ مرکزی
boltDs: قطر بدنه پیچ (حداقل و حداکثر)
boltS: فاصله بین دو سطح صاف کلهپیچ (حداقل و حداکثر)
boltE: فاصله بین دو گوشه کلهپیچ (حداقل و حداکثر)
boltK: ضخامت کلی کلهپیچ (حداقل و حداکثر)
boltK1: ضخامت کلهپیچ
boltDw: قطر واشر
boltC: ضخامت واشر (حداقل و حداکثر)
boltB1: طول ناحیه رزوهشده
boltB2: طول ناحیه رزوهشده
boltXb: بیشینه طول رزوه در ناحیه انتقال
چالشها و محدودیتهای استفاده
اگرچه یکی از ابزارهای استاندارد و معتبر در طراحی سازههای فولادی است، اما استفاده از آن همیشه هم بیچالش نیست. اولین محدودیت این جدول، عدم پوشش کامل تمام مقاطع تولیدی در بازار است. برخی از مقاطع سفارشی یا خاص ممکن است در جدول استاندارد اشتال وجود نداشته باشند یا با مشخصات دقیق آنچه در بازار یافت میشود، تفاوت داشته باشند.
همچنین، جدول اشتال بر پایه مقاطع نورد گرم استاندارد اروپایی تدوین شده و در پروژههایی که از مقاطع نورد سرد یا تولیدات خاص داخلی استفاده میشود، نیاز به تطبیق یا محاسبات اضافه خواهد بود. خواندن صحیح پارامترهایی مانند ممان اینرسی یا شعاع ژیراسیون نیز نیاز به دانش فنی دارد و استفاده اشتباه از آنها میتواند منجر به انتخاب نامناسب مقطع شود.
در نهایت، هنگام استفاده از جدول مقاطع فولادی باید بهروز بودن اطلاعات و تطابق با استانداردهای پروژه نیز بررسی شود.
جمعبندی نهایی
جدول اشتال بهعنوان یکی از مهمترین مراجع در طراحی سازههای فلزی، ابزاری کاربردی برای انتخاب علمی و دقیق مقاطع فولادی به شمار میرود. این جدول با ارائه مشخصاتی مانند وزن، ابعاد، سطح مقطع و ممان اینرسی، امکان تحلیل فنی و مقایسه مؤثر میان مقاطع مختلف را فراهم میکند. در مراحل طراحی، اجرا یا حتی ارزیابی سازههای موجود، مراجعه به جدول اشتال میتواند از بروز خطاهای مهندسی جلوگیری کرده و تصمیمگیریها را استانداردتر و دقیقتر سازد. البته نباید از محدودیتهای آن نیز غافل شد؛ چراکه برخی مقاطع غیراستاندارد یا تولیدات خاص ممکن است در این جدول نیامده باشند. در کنار این موارد، استفاده از جدول مقاطع فولادی مستلزم تسلط بر مفاهیم مهندسی و شناخت نیاز پروژه است. در مجموع، بهرهگیری هوشمندانه از این جدول، پایهای مطمئن برای طراحی اصولی و ایمن در سازههای فولادی فراهم میکند.
